Solarenergie und Schattenspender für die Lindenstrasse
Das Projekt Lindenstrasse startete noch vor Corona 2019. Die geplante Solarstromanlage speist den Strom direkt ins Gebäude und die Genossenschafter und Genossenschafterinnen verbrauchen diese vor Ort. Dazu muss ein ZEV (Zusammenschluss zum Eigenverbrauch) gegründet werden.Das Haus ist nicht nach Süden ausgerichtet, darum können beide Dachhälften ost-west belegt werden.

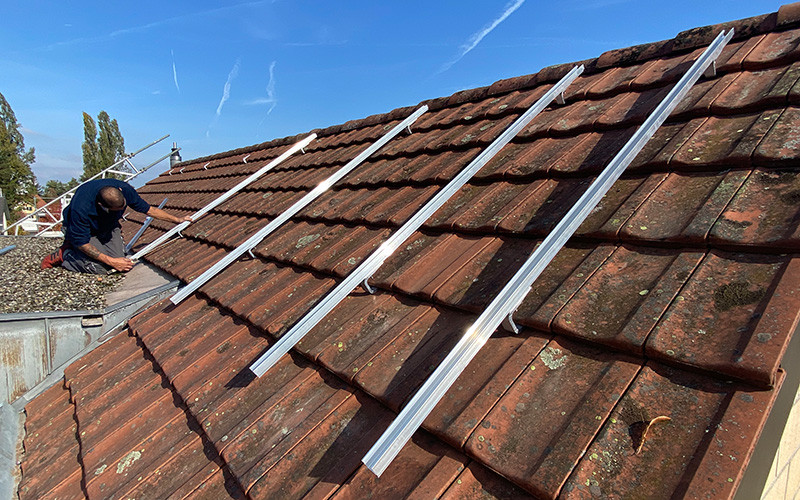

Montage der Unterkonstruktion K2 auf spezielle Dachhaken. Diese liegen unter dem Zielgel und werden am Unterdach meist an den Sparren aufgeschraubt. Zuerst werden die Vertikalen verlegt.

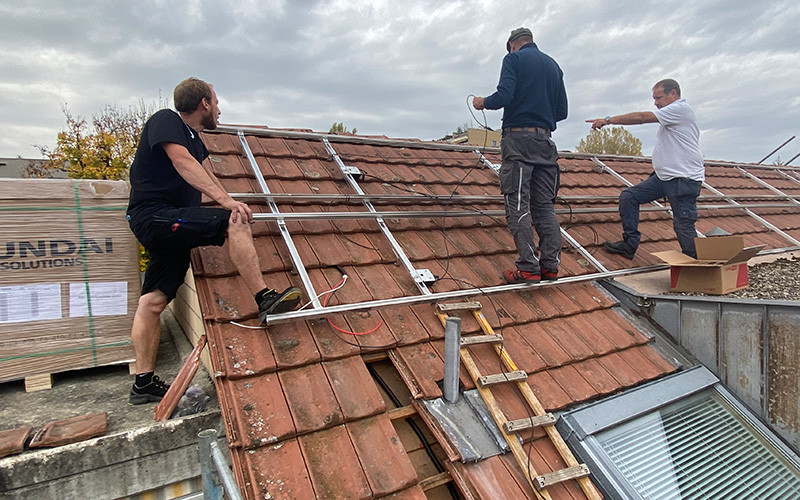

Montage der Horizontalstreben der Unterkonstruktion. Die weissen Kästchen sind sogenannte Leistungsoptimierer: Ist ein Modul verschattet, verdreckt oder beschädigt, wird es automatisch aus geschaltet. Bereits sind die Module angeliefert (links im Bild).

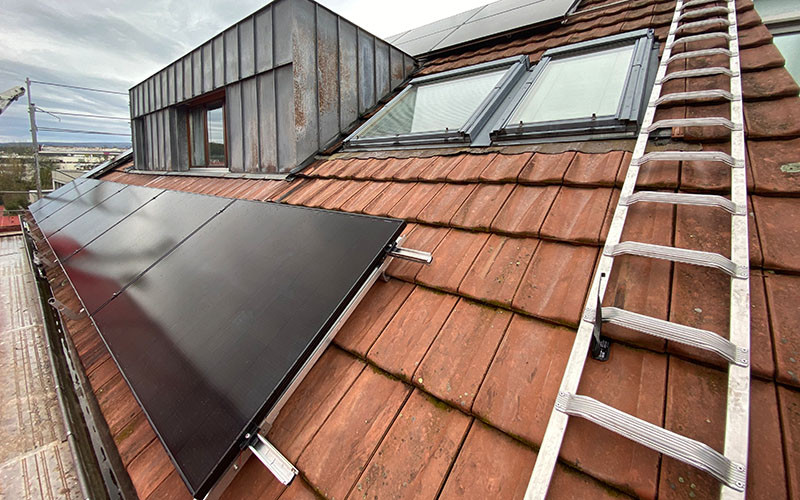

Der Ostteil des Süddaches ist mit Hyundai Modulen eingedeckt. Unten sind die Vorrichtungen für den Schneefang zu sehen. Die Hacken rechts sind für den Leiterzugang für die obere Modulreihe als Wartung angebracht.

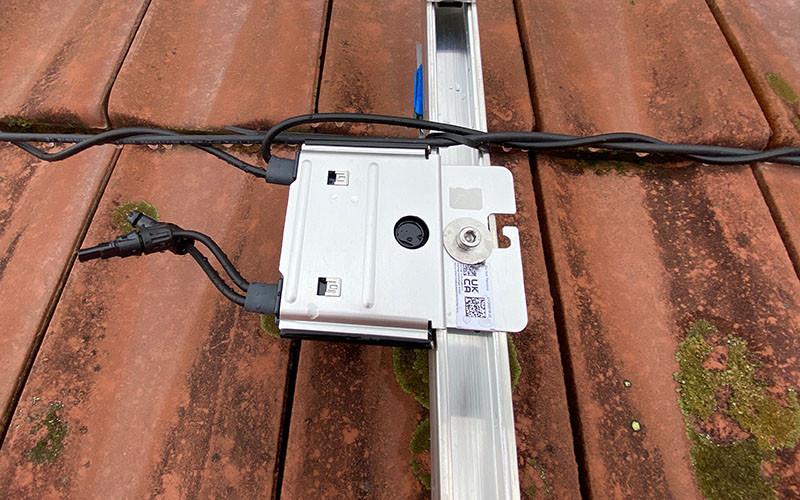

Ein Leistungsoptimierer mit QR-Code. Diese werden mit dem Smartphone fotographier und dann in einen Leitstand eingebunden. So kennt man dessen Standort und kann bei Problemen gezielt intervenieren.

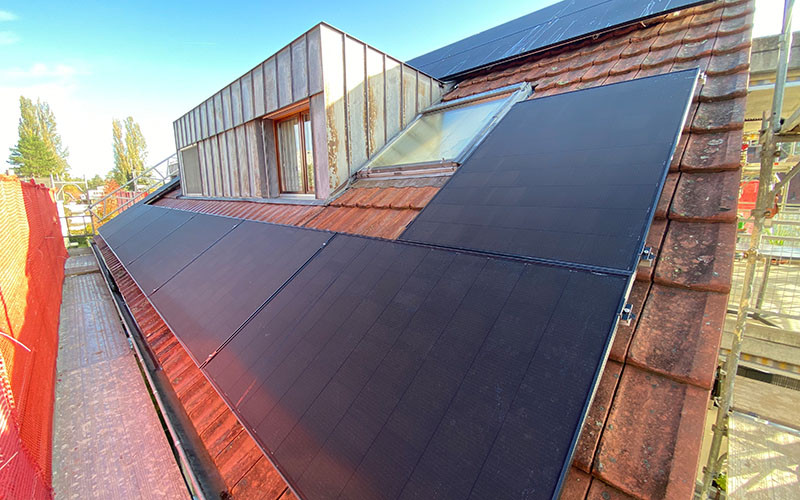

Ostseite des fertigen Süddaches. Die Unterkonstruktion wurde eingekürzt; der minimale Überstand ist nötig um die unterschiedliche Längenausdehnug aufgrund von Temperaturschwankungen abzufangen.

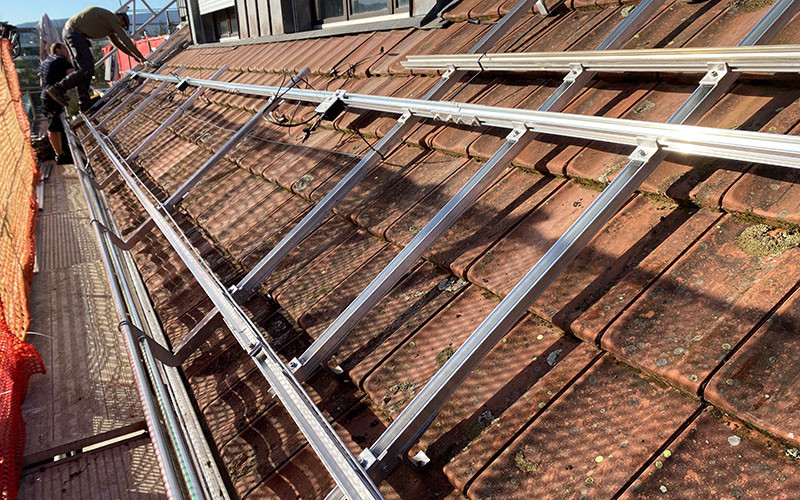

Unterkonstruktion Norddach mit Schneefang und Blitzschutzkabel. Dieses ist hier nur gelagert und wird später links und rechts verlegt.
Unterkonstruktion K2: Vorbereitung zur Einlage der Module. Die Module werden mittels Klemmen an der Unterkonstruktion fixiert. Je zwei Klemmen halten 2 Module; nur bei den äussersten Modulen braucht es noch 2 Klemmen. Das spart Material und die Module können zur Wartung leicht gelöst werden.

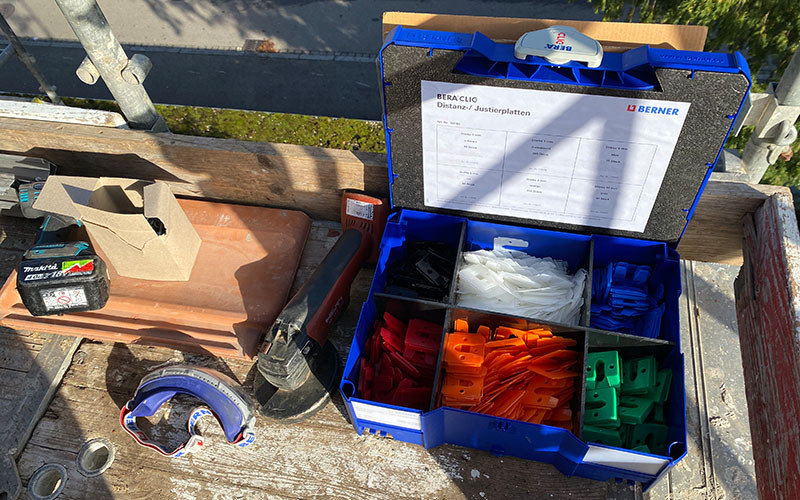

Kiste mit Distanzhaltern. Diese sind nötig damit der Abstand der Dachhaken zur Unterkonstruktion ausgeglichen werden kann und die Haken nicht auf die Ziegel drücken (z.B. bei Schneelast). Jede Farbe steht für eine definierte Höhe.
